篮式过滤器

篮式过滤器
品牌：美国彪维阀门
型号：篮式过滤器
口径：DNDN15以上mm以上
材质：铸铁、铸钢、不锈钢
压力：1.6MPa

+86 151 - 6007 4648

info@mooneycn.com

篮式过滤器主要由接管、主管、滤篮、法兰、法兰盖及紧固件等组成，当流体通过主管进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮由滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，取出滤篮。清洗后重新装入即可。因此，使用维护极为方便。

篮式过滤器是除去液体中含有少量固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作；也是提高产品纯度、净化气体的小型设备。因此，广泛应用于石油、化工、化纤、医药、食品等工业。

篮式过滤器主要性能参数
型号	PN	工作压力/kg	适用温度/℃	适用介质
SD16C-J16	16	1.6	-29~425	水、油品、蒸汽等
SD16C-J25	25	2.5
SD16C-J40	40	4.0
SD16S-J20	20	2.0
SD16S-J50	50	5.0
SD26C-J16	16	1.6
SD26C-J25	25	2.5
SD26C-J40	40	4.0
SD26C-J20	20	2.0
SD26C-J50	50	5.0

SD16C、SD16S 篮式过滤器主要外形及结构尺寸（mm）
DN	L	H	H₁	H₂	ø	有效过滤面积/m²	重量/kg
25	220	480	160	260	76	0.003619	13.8
32	220	495	160	270	76	0.003619	16.5
40	280	550	180	300	114	0.005718	19
50	280	550	180	300	114	0.005718	23
65	330	650	220	350	140	0.009613	39
80	340	740	260	400	168	0.01539	52
100	420	880	310	470	219	0.02464	82
150	500	1175	430	620	273	0.04866	208
200	560	1540	530	780	325	0.07858	245
250	660	1890	640	930	426	0.12065	280
300	750	2130	840	1200	478	0.16537	390

SD26C 篮式过滤器主要外形及结构尺寸（mm）
DN	L	H	H₁	H₂	ø	有效过滤面积/m²	重量/kg
200	560	1875	540	230	325	0.07858	303
250	660	2170	650	270	426	0.12065	439
300	750	2690	860	320	480	0.16537	576
350	800	3085	1010	370	500	0.2225	833
400	840	3445	1150	400	550	0.2916	839
450	960	3810	1310	440	600	0.3642	978
500	1080	4145	1440	470	700	0.4587	1444

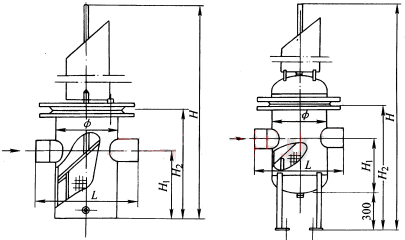

篮式过滤器主要外形及结构尺寸示意图
