GL41H 型法兰连接铁制Y型过滤器

GL41H 型法兰连接铁制Y型过滤器
品牌：美国彪维阀门
型号：GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器
口径：DNDN15以上mm以上
材质：铸铁、铸钢、不锈钢
压力：1.6MPa

+86 151 - 6007 4648

info@mooneycn.com

GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器具有结构先进、阻力小、排污时间短、效率高、安装检修方便、成本低等特点。适用介质为水、蒸汽、油，可满足不同管道需求。

GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器主要性能参数
型号	PN	工作压力 (Mpa)	适用温度 (℃)	适用介质
GL41H-10	10	1.0	≤ 120	水、蒸汽、油
GL41H-16	16	1.6	≤ 200	水、蒸汽、油
GL41H-16Q	16	1.6	≤ 220	水、蒸汽、油

GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器主要外形及结构尺寸（mm）
型号	DN	L	D	z×ød	H	重量/kg
GL41H-10	50	250	160	4×ø18	168
	65	280	180	4×ø18	185
	80	315	195	4×ø18	200
	100	370	215	8×ø18	255
	125	450	245	8×ø18	295
	150	510	280	8×ø23	345
	200	560	335	8×ø23	425
	250	745	390	12×ø23	515
	300	780	440	12×ø23	600
GL41H-16Q	50	250	160	4×ø18	168
	65	280	180	4×ø18	185
	80	315	195	8×ø18	200
	100	370	215	8×ø18	255
	125	450	245	8×ø18	295
	150	510	280	8×ø23	345
	200	560	335	12×ø23	425
	250	745	405	12×ø25	515
	300	780	460	12×ø25	600
GL41H-16	32	180	135	4×ø18	90	4.9
	40	220	145	4×ø18	125	7.3
	50	240	160	4×ø18	145	10.1
	65	280	180	4×ø18	165	14
	80	320	195	8×ø18	210	19.2
	100	380	215	8×ø18	250	27
	125	440	245	8×ø18	295	49.7
	150	480	280	8×ø23	335	59.4
	200	600	335	12×ø23	380	97.2
	250	605	405	12×ø25	430	132.4
	300	635	460	12×ø25	460	173.2
	350	696	520	16×ø25	495	230
	400	790	580	16×ø30	560	320
	450	850	640	20×ø30	641	460

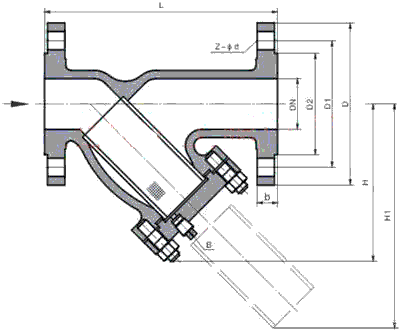

GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器主要外形及结构尺寸示意图

产品声明：本页内容，GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器相关产品参数、产品性能、图片和文字仅适用于参考，如需产品询价及了解详细资料请致电：151-60074648。

1.电话咨询 151-60074648，或将采购清单传真至021- Tel: +86 151-6007 4648
11164，或与销售人员进行联系。

2.收到采购清单之后，将会帮助客户进行阀门选型和报价。

3.选型完毕和商定价格之后，双方签订合同，将交货期与要求填写于合同，双方盖章之后，即可发货。

客户在采购之前请提供以下产品属性：

1.产品型号、连接形式、公称通径、压力范围。

2.如阀门为进口阀门，请告知阀门品牌及阀门型号。

3.产品标准及其它说明。

如客户有其它要求，请客户必须在签订合同之前说明。

如客户需要帮助选型时，最好可以提供产品需求，或者现场照片。

我们将不断改进，不断提升服务，“优质的产品和服务”是永恒的主题。产品严格按照ISO9001-2000质量体系认证请求，质量严酷把关，责任到人，内部控制产品质量、办事的康健运行。增强与用户交流，真挚为恢弘客户供给优质产物，至善至美办事，特此我厂做出如下允诺：

我司产品严格按照中国GB、HG标准计划、制造、验收。密封面硬度到达国度划定请求，宽度跨越国家标准。进口产品遵守当地标准，如英国阀门为英标BS，美国阀门为美标API，日本阀门为日标JIS,德标DIN\JPI等标准。

产品选型，技术支持，技术交流，非标产品设计，疑难解答。

遵守合同说明，及时发货，客户第一，随时可与客户进行联络。

对非凡或繁杂的产物，我厂放置手艺职员对用户举行产物利用、妨碍清扫、调式及维修举行培训和指点。

我们的产品保质期为自出厂起12个月，履行“三包”事项，7日内无理由退货，15日内包换，一年内出现问题包修，您可在线提交申请，也可联系客户服务。以下情况将不进行保修（未经授权维修、误用、滥用、改动、不正确安装、不可抗力的损坏等）。

产品在利用中我厂按期可能对客户进行回访，征询用户对产品质量、利用状态、改善定见等方面的反馈，以便进一步进步产品质量。

用户如提出问题将快速回复，如有需要，我司将快速到达现场，为客户解决问题。

对售后服务，请求用户填写办事后的质量反馈表，并做出判定定见，帮助我们完善产品。
