美标卡套式软密封旋塞阀

美标卡套式软密封旋塞阀
品牌：美国彪维阀门
型号：美标卡套式软密封旋塞阀
口径：DNDN15以上mm以上
材质：铸铁、铸钢、不锈钢
压力：1.6MPa

+86 151 - 6007 4648

info@mooneycn.com

产品说明

美标卡套式软密封旋塞阀适用于公称压力 Class150~600Lbs，工作温度为 -29~180℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

产品特点：①美标卡套式软密封旋塞阀密封性是通过卡套四周的密封面来实现的，独特的 360° 金属唇边保护固定卡套；②阀门没有空腔给介质积聚；③金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况；④双向流动，使用安装更方便；⑤零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

产品性能参数

美标卡套式软密封旋塞阀主要性能参数
公称压力(LB)	壳体试验压力(MPa)	密封试验压力(MPa)	适用温度(℃)	使用介质
150	3.0	2.2	≤180℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

返回页首 ⇑

产品零部件材料

美标卡套式软密封旋塞阀零部件材料
压力级（Lb）	材料
压力级（Lb）	阀体、阀盖	塞子	调节垫圈	调节垫片	O 形圈
150、300、600	铸钢	WCB、Monel 合金、CF8、CF8M	F6、F316、F304L、F316L	增强聚四氟乙烯	氟橡胶
	不锈钢
	超低碳不锈钢

返回页首 ⇑

产品外形及结构尺寸

Class150 美标卡套式软密封旋塞阀主要外形及结构尺寸（mm）
DN	DN/in	L	D₀	H	重量/kg
15	1/2	108	120	85	2
20	3/4	117	140	95	3
25	1	127	140	105	4.5
32	1¼	140	200	115	5.2
40	1½	165	250	125	7.5
50	2	178	250	140	11
65	2½	190	300	150	12.5
80	3	203	300	185	18
100	4	229	350	200	23
125	5	254	350	215	32
150	6	267	200	455	52
200	8	292	240	495	115
250	10	330	280	555	195
300	12	356	320	605	305
350	14	686	320	680	325
400	16	762	360	715	340

返回页首 ⇑

Class300 美标卡套式软密封旋塞阀主要外形及结构尺寸（mm）
DN	DN/in	L	D₀	H	重量/kg
15	1/2	140	160	85	2.5
20	3/4	152	160	95	4
25	1	165	200	105	5
32	1¼	178	250	115	6
40	1½	190	250	125	8.5
50	2	216	300	140	13
65	2½	241	300	150	15
80	3	283	350	185	24
100	4	305	350	200	27
125	5	381	400	225	40
150	6	403	200	460	65
200	8	419	240	495	145
250	10	457	280	560	255
300	12	502	320	610	325
350	14	762	360	685	355

返回页首 ⇑

Class600 美标卡套式软密封旋塞阀主要外形及结构尺寸（mm）
DN	DN/in	L	D₀	H	重量/kg
25	1	216	250	125	7
32	1¼	229	250	135	8.2
40	1½	240	300	140	10.8
50	2	292	350	150	12.5
65	2½	330	350	175	15.3
80	3	356	400	195	25
100	4	432	400	215	29.5
150	6	559	280	500	70

返回页首 ⇑

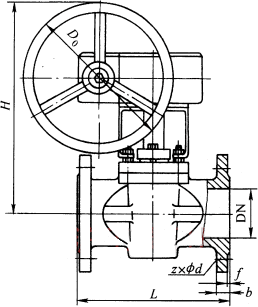

产品外形及结构尺寸示意图

美标卡套式软密封旋塞阀主要外形及结构尺寸示意图

返回页首 ⇑
