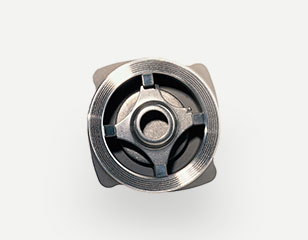

DCV3止回阀 碟片式

斯派莎克阀门提供各种形式的止回阀，可有效的防止管道中流体回流。同时安装和维修简便。

1-有效降低维护工作量

2-防止管道出现逆流

3-设计紧凑



斯派莎克DCV3止回阀综述

DCV1,DCV2和DCV3碟片式止回阀设计安装在法兰之间。适用于过程管道、热水系统、蒸汽系统和冷凝水等系统中的各种流体。法兰间距符合EN558 party series49。

标准DCV止回阀具有金属而对金属而的阀座。按要求提供其他选择，见部分2. 5 。

注:对附加内容请参见技术信急资料:T工一P134-05针对DCV1或TI-P134-50针对DCV2和DCV3。

斯派莎克DCV3止回阀口径和管道连接

DN15, 20, 25, 32, 40, 50, 65, 80和100可安装在BS10表‘E’和‘I I’表法兰

BS4504/(DIN)  PN6，10，16，25，40;,JIS 5, 10, 16和20法兰之间，除以卜情况;

DN40, 50, 80和100无法安装在,JIS 5法兰之间DN65和80无法安装在BS10‘ E’法兰之间

斯派莎克DCV3止回阀其他选择

锅炉给水应用中的高负荷弹簧(700mbar[lOpsi〕开启压力，最大DN65) o

氟化橡胶软阀座，用于汕、气体、蒸汽系统应用。

EPDNf软阀座，用于水系统。



部分产品和服务只在特定地区提供.

斯派莎克DCV3止回阀介绍

斯派莎克提供各种形式的止回阀，可有效的防止管道中流体回流。同时安装和维修简便。

• 有效降低维护工作量
• 防止管道出现逆流
• 设计紧凑

斯派莎克DCV3止回阀说明

遵守运行说明，由专业合格人员正确安装、调试、维护是该阀门安全运行的唯一保证。(参见附安全信息第11部分)安装中必须遵守管道线路和工厂建筑安装指南和安全指南，工具的正确使用方法及配备必要的安全设备。
隔离
考虑到正在关闭的阀门将使系统其他部分或操作人员处于危险之中，危险可能有通风管道和保护设备，或警报装置。确保截止阀逐步关闭，以避免系统震荡。
斯派莎克DCV3止回阀压力
在进行任何维修之前，请先考虑管道中的物质。确保此阀门已与压力系统完全隔离，并确保被隔开部分的压力完全排入大气，可斯派莎克DCV3止回阀通过安装斯派莎克DV型泄压阀很容易实现(详见相应资料)。不要认为压力表显示为零时，就己全部泄压。
斯派莎克DCV3止回阀温度
阀门隔离后要冷却至常温，以免烫伤，而且应考虑穿防护服和戴防护镜。
氟化橡胶软阀座
如果氟化橡胶软阀座用于接近315℃(599°F)温度甚至更高温度时，它可能分解并形成氢氟酸，应避免皮肤接触和吸入该酸，否则会导致皮肤灼伤并损坏呼吸系统。
斯派莎克DCV3止回阀处理
本产品可再循环，处理得当不会引起生态问题，除去:
氟化橡胶软阀座
一在符合国家和当地法规下，废弃部分可填埋。
一部分可以焚烧，但必须在符合国家和当地法规下，利用洗涤器除去该产品中产生的氟化氢。
一部分不溶于水溶液。

斯派莎克DCV3止回阀口径和管道连接

DN15, 20, 25, 32, 40, 50, 65, 80和100可安装在BS10表‘E’和‘I I’表法兰
BS4504/(DIN) PN6，10，16，25，40;,JIS 5, 10, 16和20法兰之间，除以卜情况;
DN40, 50, 80和100无法安装在,JIS 5法兰之间DN65和80无法安装在BS10‘ E’法兰之间
斯派莎克DCV3止回阀其他选择
锅炉给水应用中的高负荷弹簧(700mbar[lOpsi〕开启压力，最大DN65)
氟化橡胶软阀座，用于汕、气体、蒸汽系统应用。
EPDNf软阀座，用于水系统。
注:在进行安装前请先阅读第1部分的安全指南
参考安装指南和维修指南，铭牌和技术信急资料，检查阀门符合安装要求。

斯派莎克DCV3止回阀连接

斯派莎克DCV3止回阀安装在两个管道阀兰之间。标准垫片，长螺拴或螺柱用于阀门两边。注:法兰，螺栓(或螺柱)，螺母或接口垫片，由安装人员提供。通常用力距拧紧阀兰螺栓时，按对角次序拧紧。
