FT12 铸铁材质浮球/孔蒸汽疏水阀应用于高排量场合

斯派莎克FT12疏水阀是一种比较独特的蒸汽疏水阀,它有一个固定孔可以 在压差4bar以下时排放大量冷凝水。除此以外,它内部有 浮球机构可以处理不同量的冷凝水。并根据最小排量选择 相应的排放孔以避免浪费蒸汽。

部分产品和服务只在特定地区提供.

斯派莎克FT12疏水阀简介

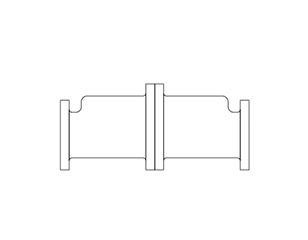

斯派莎克FT12疏水阀为铸铁材质,口径DN150(6"),法兰连接。主要应用 于低压差,高负荷的制糖工业系统。

斯派莎克FT12疏水阀选型

FT12疏水阀有固定孔与浮球机构相结合的装置。因此有最小流量以确保蒸汽不会泄漏。最小排量为排量图中所示最大热态冷凝水排量的百分数。

例:应用中压差3bar时最大冷凝水排量为85000k g/h,最 小排量为57000k g/h。B,C或D型均能通过最大排量。但 B型的最小排量为49000k g/h,C型和D型的最小排量则分 别为62000k g/h和85000k g/h。因此,此例中选择FT12-B,最小排量为49000kg/h。

斯派莎克FT12疏水阀安全信息、安装和维修

详细信息请参考随产品提供的安装维修指南(IM-P084-02)。 注:疏水阀应水平安装在合适的位置,典型的安装如左图 所示,前后安装合适的截止阀。便于维修或更换。

警告:阀体/阀盖垫片包含一个不锈钢支撑环,请小心取 放,以免受伤。

斯派莎克FT12疏水阀工作

疏水阀的正确选型是确保设备冷凝水排放的重要因素。选 型详见上文有关部分。

固定孔(A,B,C,D四种)可在给定的压差下通过一定的冷 凝水量,但负荷必须是连续的。如果冷凝水量高于图示中 的最大值,则一个单独的浮球机构可以提供额外的排量。 因此,应正确选型确保设备的冷凝水量是在图示的最大值 与最小值之间。
